Passagerardörr, hissmekanism, sidoruta, handtag

Efter lite letande hittades den saknade hiss mekanismen. Rengjorde och smörjde sen dags att fundera ut hur det skall sitta...

För att kunna montera den fick jag ta bort sidoruteramen igen men det är ju enkelt. Men sen kunde man trä in mekanismen och skruva fast i dörrens insida, glöm inte det nedre fästet inne i dörren.

Sen bända isär inre och yttre dörrplåt så ventilationsruteramen kan träs in igen, skruvar på inre panelen med brickor och taggbricka enkelt, de två skruvarna längst ned som håller sidorutans glidrams fäste inne i dörren är lite trångt med gick ganska enkelt ändå.

Sen dags att trä in sidorutan i sina spår och sen 2 skruvar att fästa i rutans fäste i hissmekanismen.

Då är det klart och rutan går att hissa upp och ned. Skönt att se att allt fungerar även om ordningsföljden i montering blev lite fel, man börjar med hissmekanismen, sen låsmekanism med glidskena för bakre delen av sidorutan. Därefter tar man ventilations ruteramen med sidorutans främre glidskena.

För att sen kunna montera yttre handtaget och koppla in lås och öppningsmekanismen skall inte sidorutan vara på plats, så den togs loss igen efter prov men det är också väldigt enkelt.

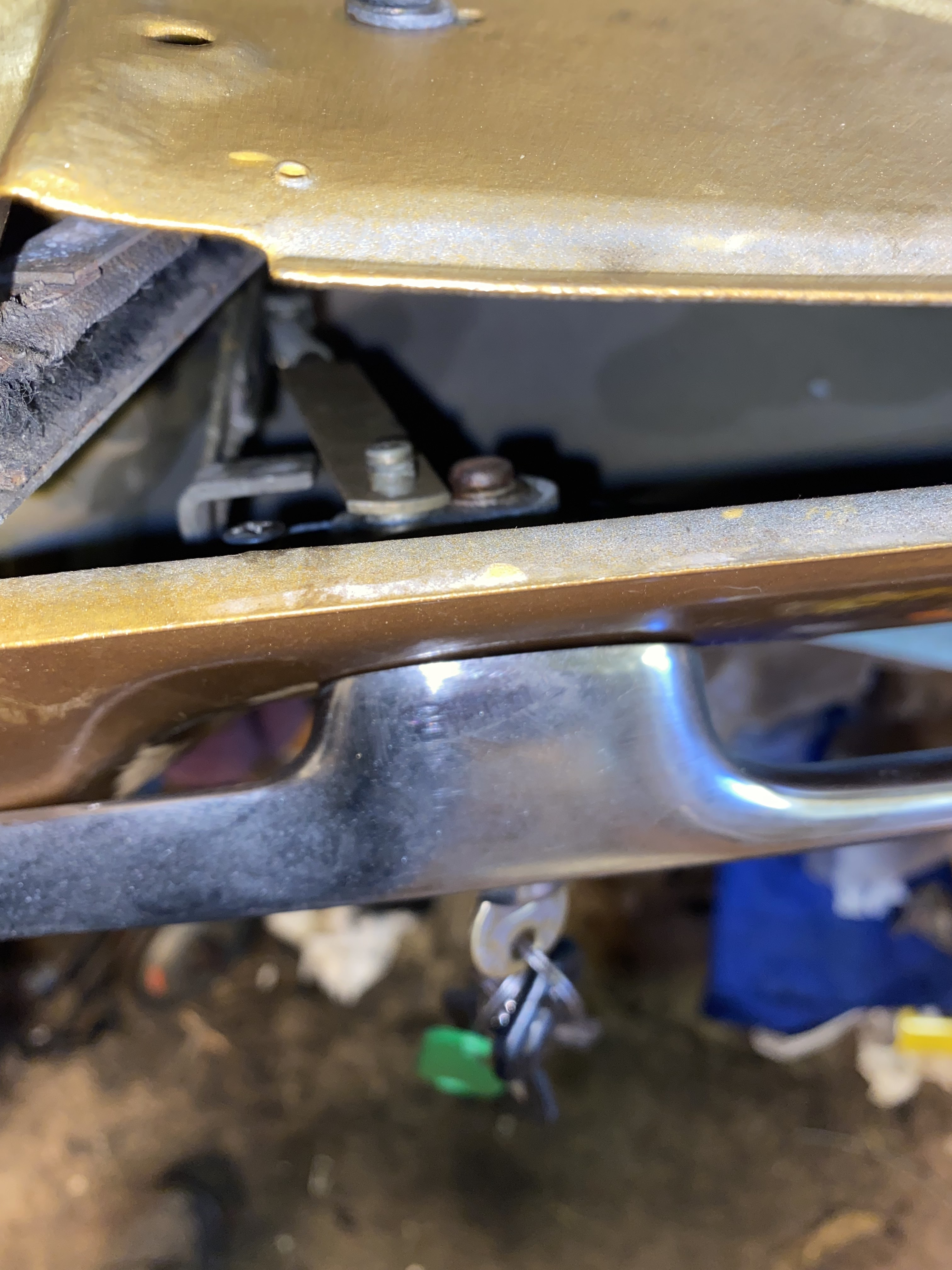

En hävarm från låskistan kopplas till handtaget, en lång och tunn fjäder monteras och packningar mellan handtag och dörr bytes (får beställas och monteras senare) så nu drogs bultarna för handtaget bara löst för att inte skada lacken. Nyckel med lås provades och här visas olåst läge så tryckknappen med sin skruv påverkar hävarmen, dörren går att öppna.

Och här är dörren låst och tryckknappens skruv påverkar inte hävarmen som går till låskostan i dörrens bakkant.
