fredag 31 mars 2023

Topplock monterat

Då kom flygplansmekanikern för stridsflygplanet Gripen hem över helgen så då blev det jobb i garaget.
De nya ventillyftarna monterades, efter att fått pasta på anläggningsytan mot kamaxeln och insmorda med olja på sidor och den övre skålen där ventilstängerna skall greppa in.
Tätningar vattenpump mot undersida topplock. Topplockspackning på plats. Lite funderingar varför kylkanalerna som är 3-kants formade i blocket men packningens hålbild är runda...men efter sökningar på nätet skall det tydligen vara så. Oljekanalerna är dock perfekta i sin hålbild i packningen.
Packning på plats innan topplocket monteras.

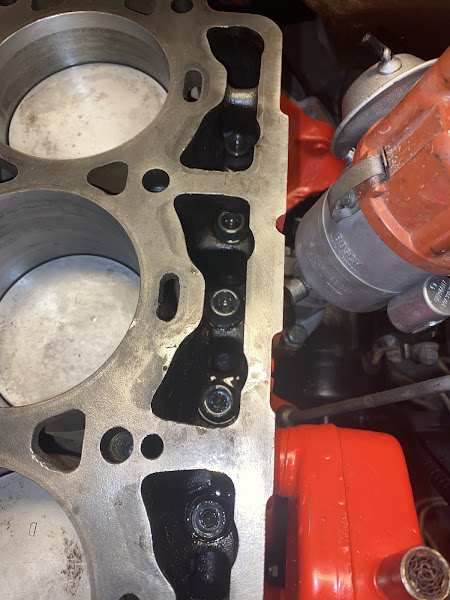

Här ser man lyftarna på plats. / Drog åt pinnbultarna först.
Topplock lyfts på.
Momentdragning och ordningsföljd.
Först drogs de inoljade topplocksbultarna med 40 Nm. Andra gången med 80 Nm.
Dags för vipparmsbryggan.

torsdag 30 mars 2023

Kopplingsfjäder, växelspak, generator

Kopplingsvajer till kopplingshävarm och returfjäder monterad. Gummiskydd runt vajer behöver bytas och damask kring hävarmem saknas.
Växelspaken monterad.
Generatorn ser konstig ut, kan det vara en eftermarknads generator då det är 3 små hål för remspänning? Ser inte ut som en vanlig B20 generator? Hittar inte något stag som passar heller i lådorna? Någon som känner igen detta?

tisdag 28 mars 2023

Marrige point

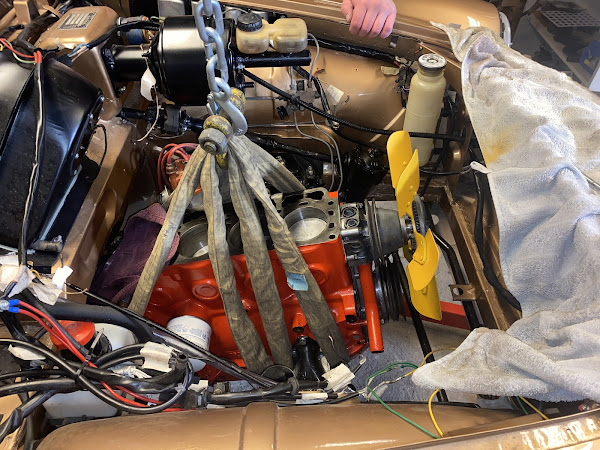

Dags att lyfta i motorn och växellåda äntligen. Topplocket tar vi senare eftersom det är så trångt på längden i motorrummet och det visade sig vara rätt beslut arbetet gick mycket smidigt med växellådan med överväxel monterad.
Ut med bilen in med motorlyften.
Smidig gick att fälla ihop och fick plats i dotterns V70.
Täckbrickan över kamaxeln knackades på plats och packningsklister på utsidan för att säkra den ytterligare.
Svänghjulet monterat, bultar med Loctite blå. Momentdragning 5.5 kpm vid 5/16" bultar. Lamellen vänd år rätt håll och tryckplattan fastskruvad, hittar ingen momentuppgift men dra inte för hårt, fingängade bultar, tog blå Loctite även här. Centrerad med splines från en gammal växellåda.
Byte av urtrampningslager. Lossa muttern till kopplingshävarmen sen är det enkelt att få dit det nya lagret. Smörj in splinesen med högtemperatur fettet som följer med Sachs kopplingen.
Då är det snart dags för stora lyftet.
Lite bilder på M41 lådan innan det är dags så man ser elanslutningar och hastighetsmätardrivning.

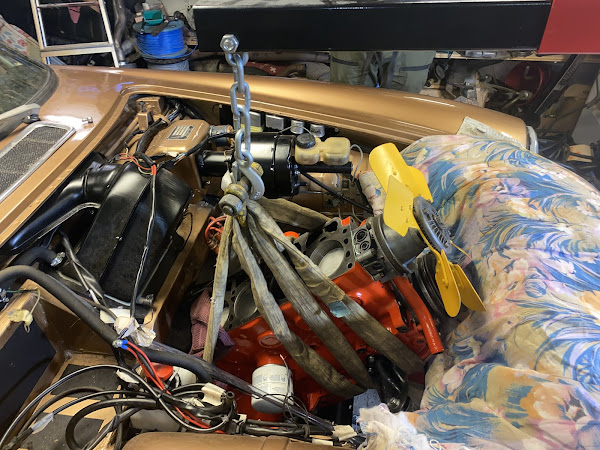

Då var den på plats, det här gick ju väldigt lätt utan topplocket monterat.
Vi hissade upp framvagnen på pallbockar, när växellådans medbringare närmade sig golvet tog vi ett lastband och kunde lyfta upp den lite och sen fortsatte vi med garagedomkraften när växellådsbalken skruvades fast. 2 av 4 kardan bultar monterade i kväll, återstår 2.
Sen medbringare mot kardanaxel och växellådsbalk.
Motorkuddarna fastdragna så nu återstår anslutningar och topplock, måste spara lite roliga jobb åt sonen i helgen som nu är på praktik på Såtenäs flygflottilj och skruvar på JAS Gripen. Tack Nils för hjälpen i kväll. Motorlyftet tog ca 30 min bara, totalt höll vi på i ca 4 timmar med förberedelser och jobbet under bilen.

måndag 27 mars 2023

Oljetråg och fläkt

Oljetråget monterades, packningsklister mot motorblocket bara.Sen skall man inte dra för hårt. Nedre fästet för kopplingskåpan monterades.

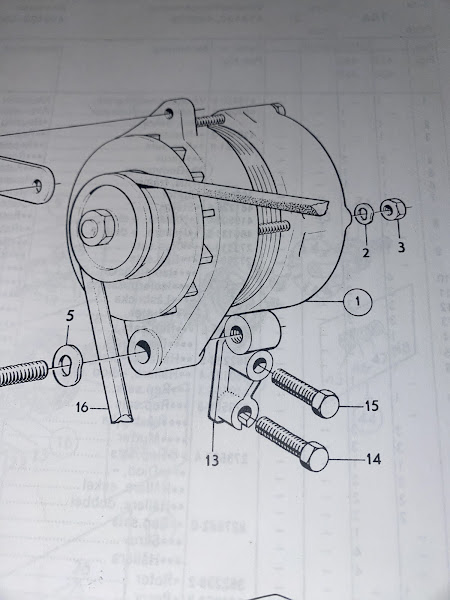

Fläkten monterades också. Fästet för generatorn hittar jag inte nr 13 om någon har det över får ni gärna höra av er.

söndag 26 mars 2023

Thermotidkontakt, oljetrycksgivare, kondensator, oljefilter

Fortsättning storstädning i garaget. Sen dags att montera:
Längst till vänster oljetrycksgivaren så den monteras först, den sitter i hålet på höger sida av motorblocket i "huvudpulsådern" för motoroljan. Nytt Volvo orginal oljefilter kostar vi på oss inför uppstart. Thermotidgivaren monteras också (andra från höger på första bilden), den sitter högt upp på höger sida bakre delen av motorblocket.
Smörjning av triggerkontakter i fördelaren (de styr insprutningen) på nock och klack likaså på nockarna till brytarkontakten.
Kondensatorn monterades, känns skönt att fått tag på en NOS Bosch 1 237 330 162 kondensator. Så många som haft problem med nyinköpta...
