Insprutningskablaget

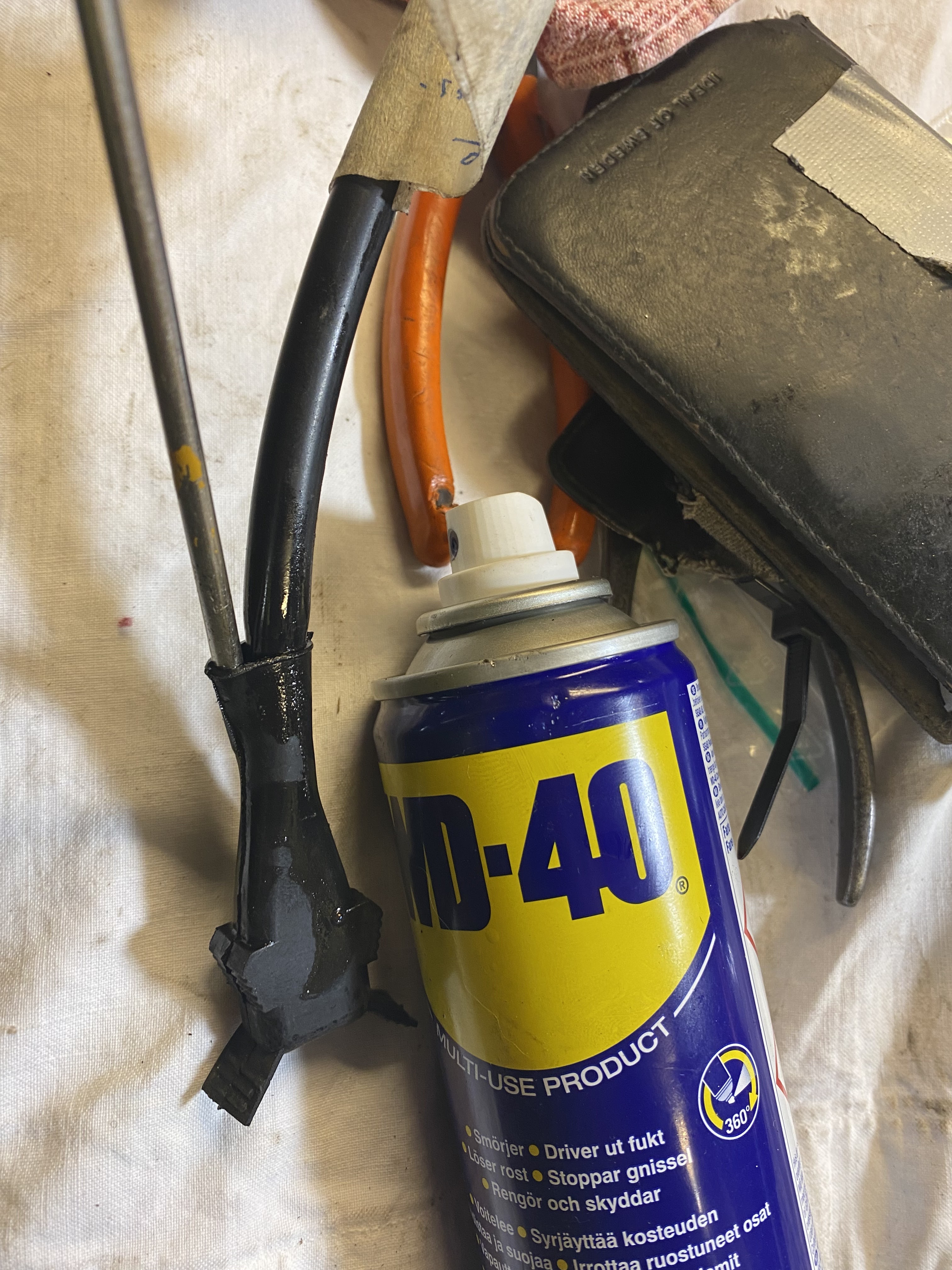

Elschemat beskriver vad varje kabel som går från styrenheten till respektive givare, sensor, insprutare mm. Började med att spruta lite WD-40 så gummiskydden går att röra lätt så man kan se kablarnas märkning.

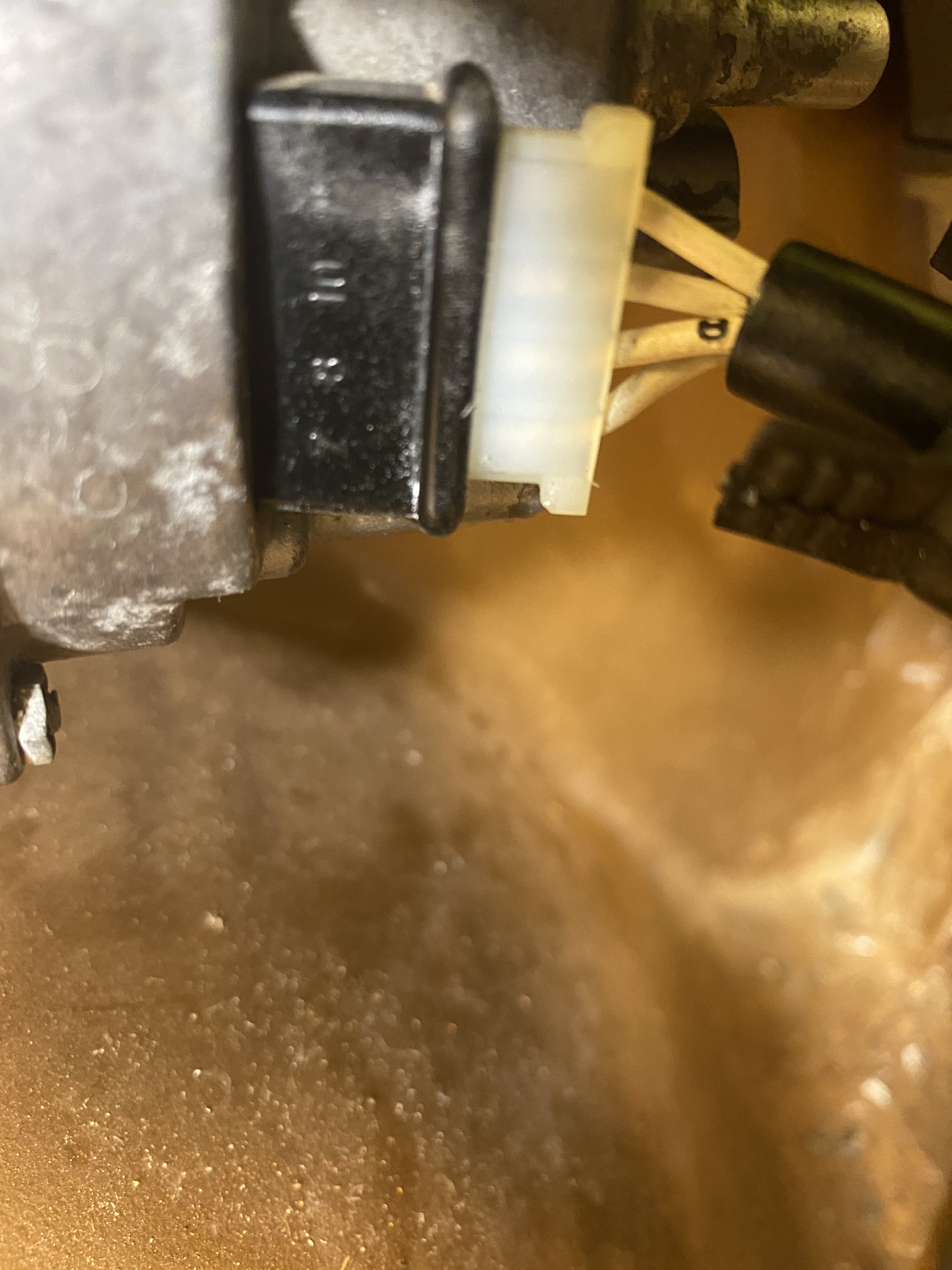

Anslutning till tryckgivare på höger hjulhus. 7, 8, 10, 15

Gaspedalgivare på insugningsröret.

På gaspedalgivarens kontakt finns ingen märkning men kontakten är fasad så går inte att sätta fel. Kallstartventilen på insugningsröret har ingen märkning heller och ingen fasning så då får man gissa att det kvittar hur kontakten vänds.

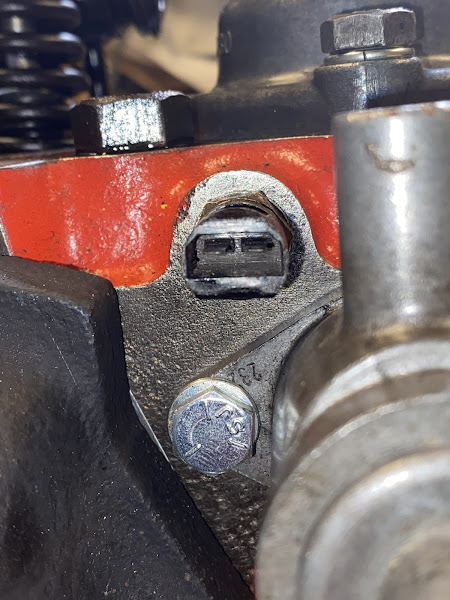

Temperaturgivaren för kylvatten främre del av topplocket har fasad kontakt så här kan man inte heller sätta fel.

Jordanslutning grenrör.

Elschemat där man kan följa de svagt rosa kablarna från styrenheten

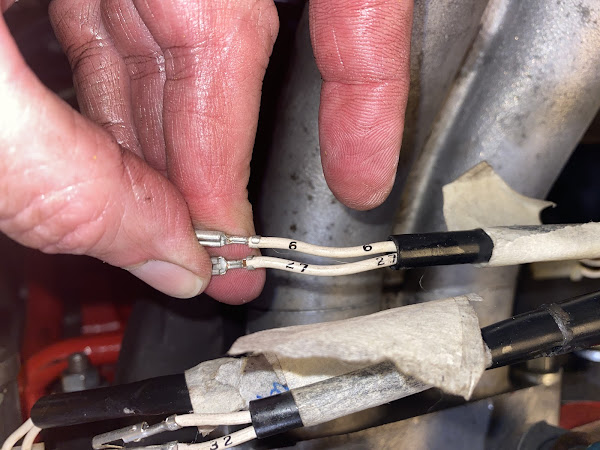

Kablarna nr 6 och 27 till insprutningsventil för cylinder 2 saknar en kontakt så får ta kontakten från det gamla insprutningskontakten.

Även kontakten den svarta för tre kablar till triggerkontakten i fördelaren saknas på nya kablaget så tar kontakten från gamla.
